Så installerar du ditt taktält på bilen — GASELL GM 2.0 GM160 / GM210

INNAN DU BÖRJAR

Innan du monterar ditt nya taktält från Gasell finns det några förberedelser som är viktiga att göra rätt. Tar du dem i rätt ordning går själva monteringen snabbt och smidigt.

1. Kontrollera att ditt biltak klarar vikten av taktältet. Är du osäker — kontakta din biltillverkare för information om maximalt tillåten taklast.
2. Montera dina takräcken enligt tillverkarens instruktioner. Vi rekommenderar Thule Wingbar Evo — de är tysta, enkla att montera och klarar upp till 100 kg.
3. Avstånd mellan räckena: för GM160 bör räckena sitta med cirka 80 cm mellanrum, för GM210 rekommenderas cirka 100 cm.

PACKA UPP TÄLTET

4. Placera kartongen på en upphöjd yta, till exempel ett bord eller några bockar, för enklare hantering.
5. Använd en hobbykniv eller sax för att kapa spännbanden och lyft av locket. Ta bort skyddsgummit från tältet och öppna kartongens hörn för bättre åtkomst.
6. Lossa remmarna från spännena och öppna kåpan vid stegen — där hittar du monteringskitet med alla nödvändiga delar.
7. Ta ut väskan med monteringsdelar. Stäng sedan kåpan och fäst de två remmarna igen.

MONTERA TÄLTET PÅ BILEN

Nästa steg kräver minst två personer.

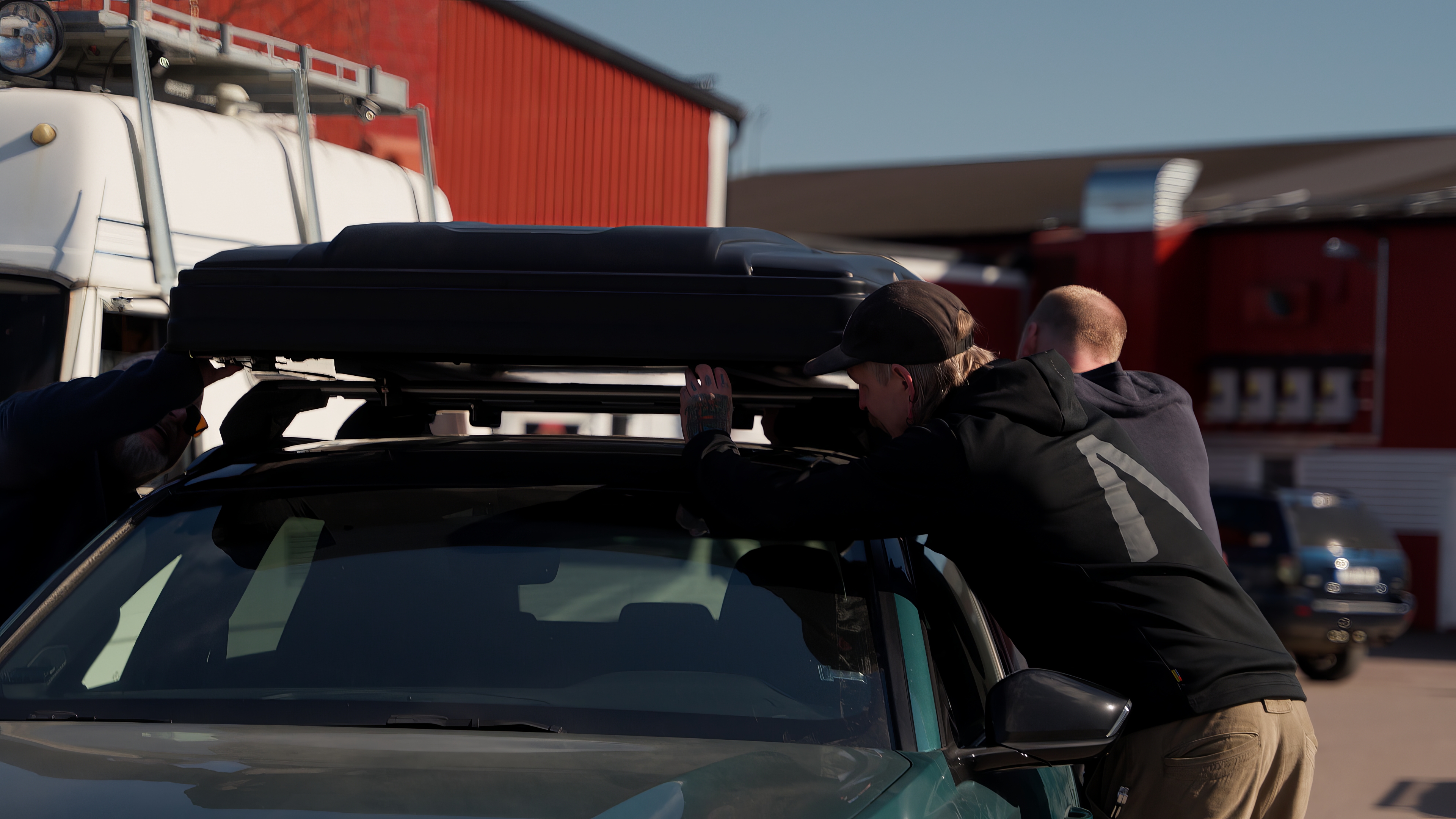

8. Vi rekommenderar att tältets öppning placeras mot passagerarsidan av bilen. Lyft försiktigt upp tältet och placera det så att långsidan vilar på båda takräckena.
9. Justera tältets position så att bagageluckan kan öppnas utan problem. Testa att öppna luckan innan du går vidare — se till att du har tillräckligt med utrymme.
10. Öppna monteringskitet och ta fram alla delar. Montera bultarna i slädarna och för in fyra slädar per skena under tältet — två vid varje infästningspunkt mot takräcket.
11. Lyft tältet något för att föra slädarna förbi takräcket, så att en bult hamnar på varje sida av räcket. Lägg gärna ut en filt eller duk under arbetet för att skydda bilens lack.
12. Para ihop monteringsbygeln med adaptern och trä bygeln genom bultarna. Placera en bricka och skruva på en låsmutter för hand. Upprepa på alla fyra infästningspunkter.
13. Kontrollera att tältet sitter centrerat både längs och tvärs över bilen. Justera vid behov innan du drar åt slutgiltigt.
14. Skruva fast alla låsmuttrar ordentligt. För en smidigare montering rekommenderar vi en spärrnyckel eller ett spärrskaft med hylsa.
15. Testa att monteringen sitter fast ordentligt genom att ta ett kraftigt tag och försöka rubba tältet i sidled. Rör det sig behöver muttrarna dras åt ytterligare.
16. Avsluta med att montera skyddskåporna på skenorna.

Klart! Nu är tältet monterat och redo för nästa äventyr.

Så fäller du upp Gasell GM 2.0 — GM160/GM210

Att fälla upp ditt Gasell-taktält går snabbt när du kan rutinen. Följ stegen nedan så är du redo att campa på några minuter.

1. Lossa de två spännena som sitter under tältets ena långsida. Lossa remmen genom att trycka in knappen på sidan av spännet. Är knappen hård att trycka in kan du trycka lätt ner på kåpan för att minska spänningen i remmen.
2. Knuffa upp kåpan och dra ut stegen. Använd stegen som en hävarm för att fälla ut golvet.
3. Rulla upp stegskyddet och krok fast det i öglorna så det sitter stadigt.
4. Ta fram fönsterpinnarna. De två längre pinnarna används till entrén, de fyra kortare passar till sidofönstret. Monteringshålen för pinnarna sitter under tältet.
5. Börja med att montera den raka änden av fönsterpinnen i hålet och se till att den går in i botten. Böj sedan upp pinnen och fäst sidan med kroken i fickan på insidan av entrétakets hörn.
6. Upprepa samma steg för sidofönstret, men fäst kroken i hålet i respektive hörn av sidofönstret.
7. Rulla upp entrén och myggnätet och krok fast dem så att de inte hänger i vägen.
8. Kryp in i tältet och montera förvaringsfickorna med dragkedjan.
9. Vid kraftigt regn: fäst regnpinnen i ramen och sedan i öglan vid kåpan. Peka klacken uppåt för att undvika vattensamling på taket.
10. Vid kraftig vind: fäst låsningarna till gasdämparna på kolven — det förhindrar att kåpan stängs av vinden.

Tältet är nu riggat och klart. Dags att campa!

Så stänger du Gasell GM 2.0 — GM160/GM210

Att stänga tältet rätt är viktigt för att skydda tältduken och säkerställa att kåpan stängs ordentligt inför transport.

1. Kontrollera att låsningarna på gasdämparna är borttagna, samt att eventuell regnpinne är demonterad.
2. Demontera samtliga fönsterpinnor och lägg dem inuti tältet för förvaring.
3. Se till att fönster och entré är helt öppna och hänger fritt på tältets utsida. Släpp även ner stegskyddet så att det hänger fritt.
4. Ta tag i stegen och lyft upp golvet så att tältet fälls ihop. Tryck in knapparna på stegen för att fälla ihop den helt.
5. Vik in de delar av tältduken som hänger på sidorna och lägg dem över golvet inuti tältet.
6. Ta tag i stängningsremmen till kåpan och dra den neråt för att börja stänga tältet. När du når kåpan med handen — lägg handen på insidan och fortsätt stänga för hand.
7. Se till att låsremmarna hamnar på utsidan av kåpan. Peta in eventuell tältduk som sticker ut på sidorna.
8. Fäst en av remmarna i låsfästet. Upprepa på andra sidan av tältet.
9. Gå runt tältet och kontrollera att all tältduk hamnat på insidan av kåpan. Peta in det som sticker ut.
10. Tryck ner kåpan mot bilen och spänn låsremmen för att stänga tältet helt. Upprepa på andra sidan.

Klart — nu är tältet säkrat och redo för nästa äventyr!
